適用范圍
◎1區、2區危險場所；
◎IIA、IIB、IIC類，溫度組別為T(mén)1-T4的爆炸性氣體環境；
◎適用于可燃性粉塵場所；
◎戶內、戶外均可；
型號含義
BX M D 51-□/□□□□□□□□□□
WF1：戶外防中腐蝕
出線口螺紋規格
出線口數
出線口方向：D為上方，X為下方
進線口螺紋規格
進線口數
進線口方向：D為上方，X為下方
總開關電流
K：主回路帶總開關（不帶不注）
支路電流
支路數
設計序號
動力
照明

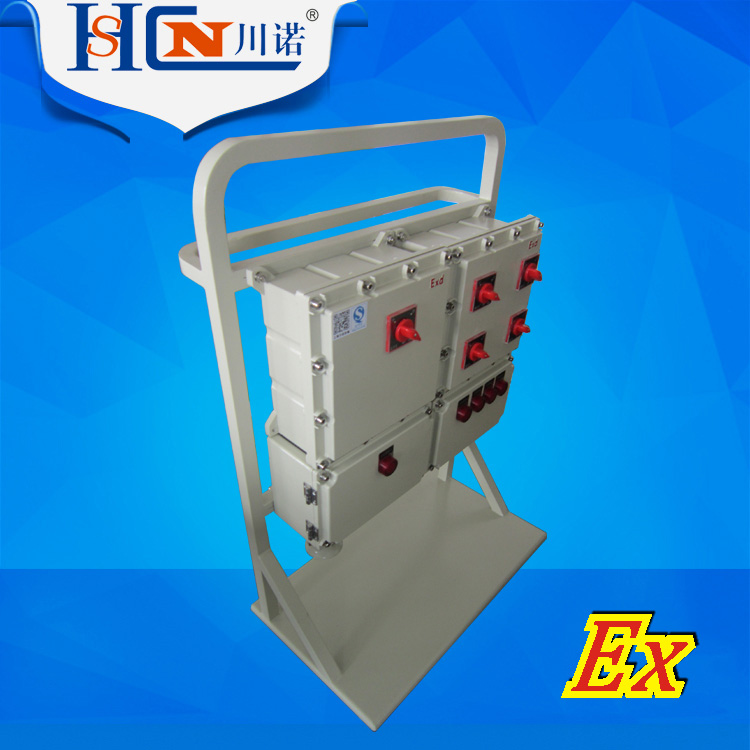

防爆配電箱
產品特點
◎本產品為復合型，開關箱采用隔爆型結構，母線箱及出線箱采用增安型結構。采用模塊結構，各種回路可以自由選擇組合；
◎內裝高分?jǐn)嘈⌒蛿嗦菲鳎哂羞^(guò)載及短路保護功能；
◎本產品推出新型優化的設計方案及操作機構，結構緊湊合理、通用性強、操作靈活方便、手感好；
◎所有緊固件均采用抗強腐蝕的304不銹鋼緊固件；
◎鋼管或電纜布線均可；
◎可根據用戶要求特制；
主要參數
防腐等級
額定電壓（V）
額定電流（A）
防爆標志
支路數
防護等級
WF1
220/380
10-100A
ExdeIIBT4
ExdeIICT4
DIPA20 TA，T4
4、6、8、10、12
IP55*IP65
訂貨須知
用戶在訂貨時，須注明配電箱的回路數、回路電流及斷路器的極數，若帶總開關則需注明總開關電流及極數，并注明進出線口方向、數量、大小。若照明、動力及漏電等混配時，則需提供原理圖；
由于產品變化種類比較多，外形安裝尺寸及拼裝形式需與客戶交底后另行提供；
